透镜光纤，也被称为光纤透镜或光纤微透镜，是对光纤端面加工制成具有透镜功能的一类产品。透镜光纤的作用主要有改变光纤模场大小、形状从而提高系统耦合效率，改变光路传输路径，减少折反光，改变尖端形状以适应于不同环境的成像、传感等，在众多领域有着广泛的应用。

光越科技根据不同的领域对透镜光纤的不同要求，可定制多款类型光纤并根据客户要求进行光纤表面金属化定制。目前光越科技可提供的透镜光纤类型有：

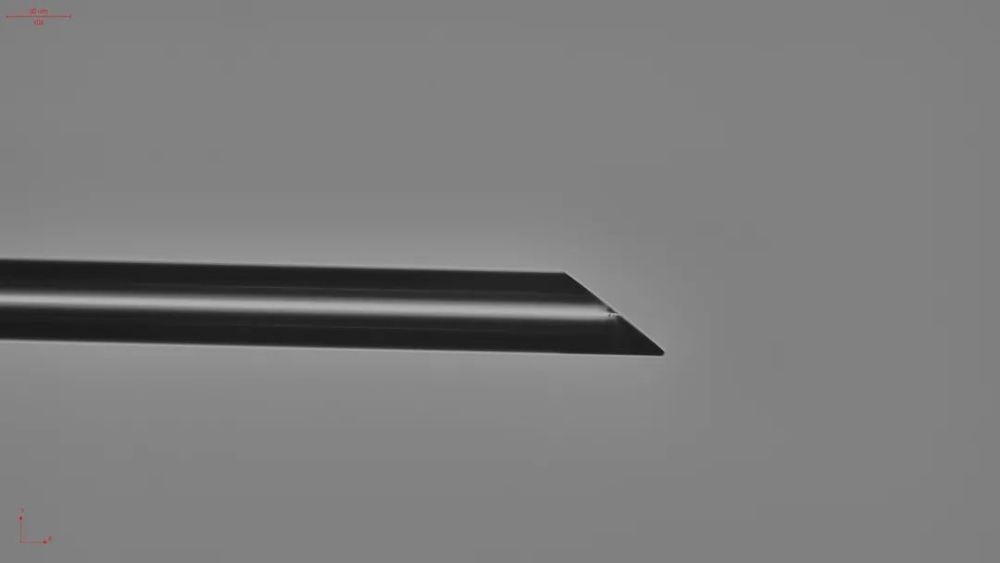

01 斜面透镜光纤（单斜面、多斜面）

应用领域：光纤激光、光纤网络、传统光学、光纤传感等。

特点：在光纤前端按需求研磨具有一定角度的斜面；按照客户要求进行光纤金属化。

02

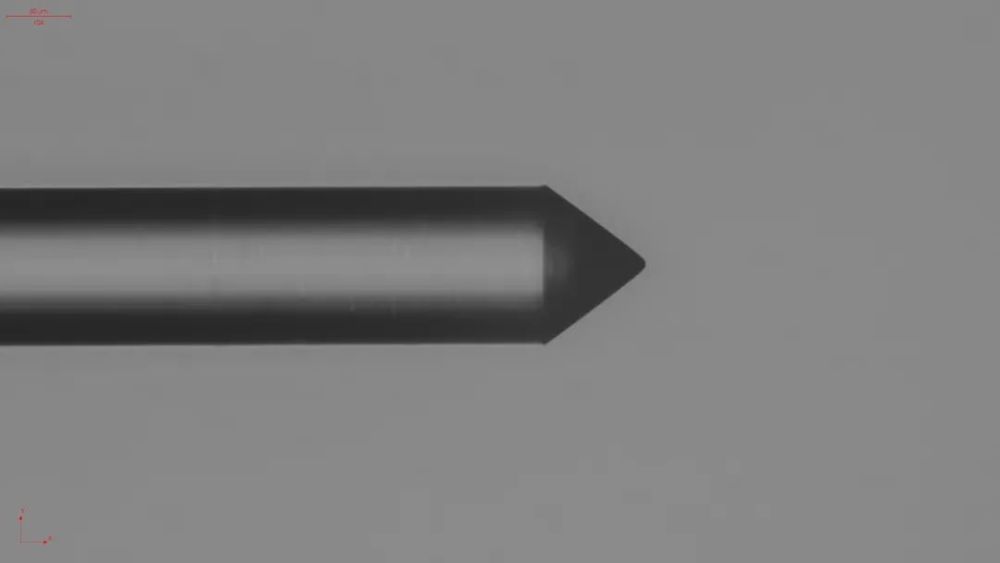

锥形透镜光纤

应用领域：输出光束截面为圆形或近似圆形的LD、DFB、SLD激光器、VCSEL等耦合；医疗的激光微手术和微照明

特点：在光纤前端按需求研磨具有一定角度的锥面，并在锥面前端按需求研磨一定曲率半径的球面；按照客户要求进行光纤金属化。

03

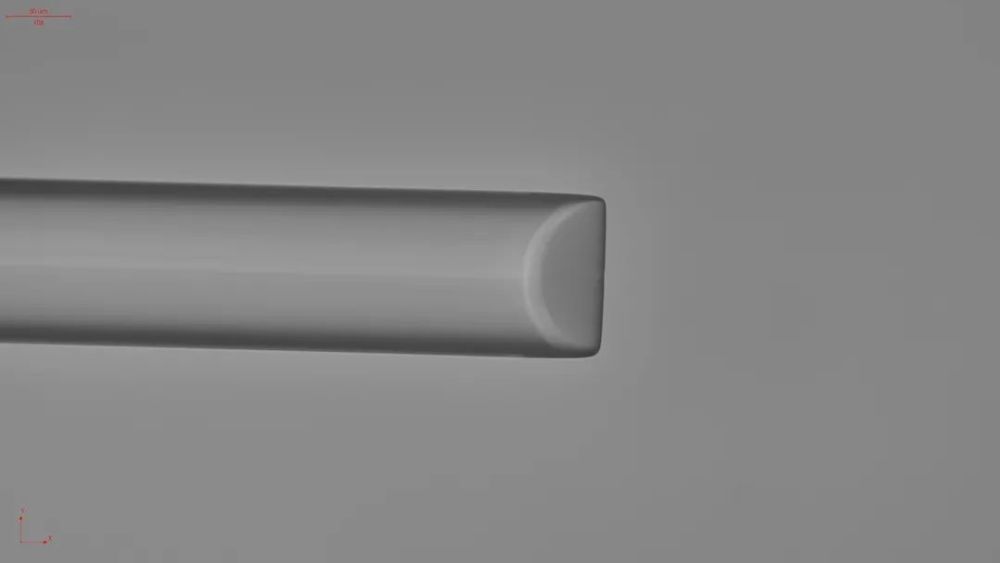

楔形透镜光纤

应用领域：输出光束截面为椭圆形的LD激光器耦合。

特点：在光纤前端按需求研磨具有一定夹角的双斜面，并在双斜面前端按需求制作成一定曲率半径的柱面；将光纤发出的光束整形成椭圆形；按照客户要求进行光纤金属化。

04

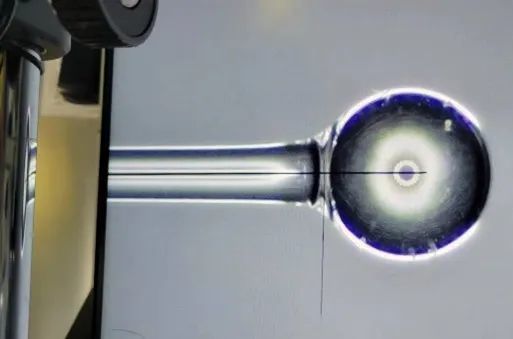

球透镜光纤

应用领域：医疗内窥镜、半导体激光器耦合、超微型器件封装、光电转换器件、光学传感、光学试验平台、CMM探针（医学、军事、公安、情报、集成光学、光通信、光计算机均有广泛应用）。

特点： 体积小、光路短、重量轻、易于批量生产和封装；耦合工艺简单、重复性好、耦合效率高。

05

斜球透镜光纤

应用领域：医疗内窥镜、光耦合、光电转换器件、PLC、OCT、光学传感、光学照明。

特点： 体积小、光路短、重量轻、易于批量生产和封装。

生产上面五种光纤所用的设备为光越自主研发，设备可依据产品结构不同而进行修改。可生产多种要求的光纤。使用该设备加工出的光纤精度高，角度误差在1°内，尺寸误差控制在1微米内，端面质量好，在400倍端检仪下观察无可见划痕、麻点。

采用磁控溅射镀膜方式对透镜光纤进行镀膜，相对化学镀膜方式，其优点是膜层附着力更强，焊接后拉力测试大于10N；均匀性更好；化学镀膜在60倍显微镜下可看到明显的针孔、凸起，而磁控溅射没有针孔和凸起。

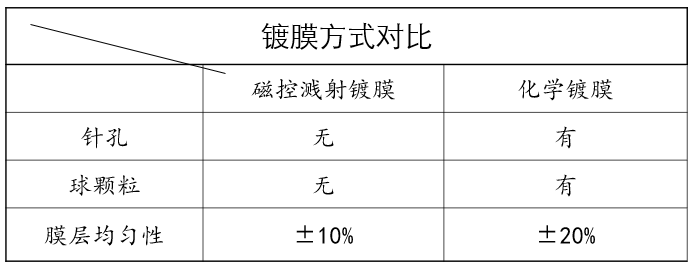

镀膜方式对比

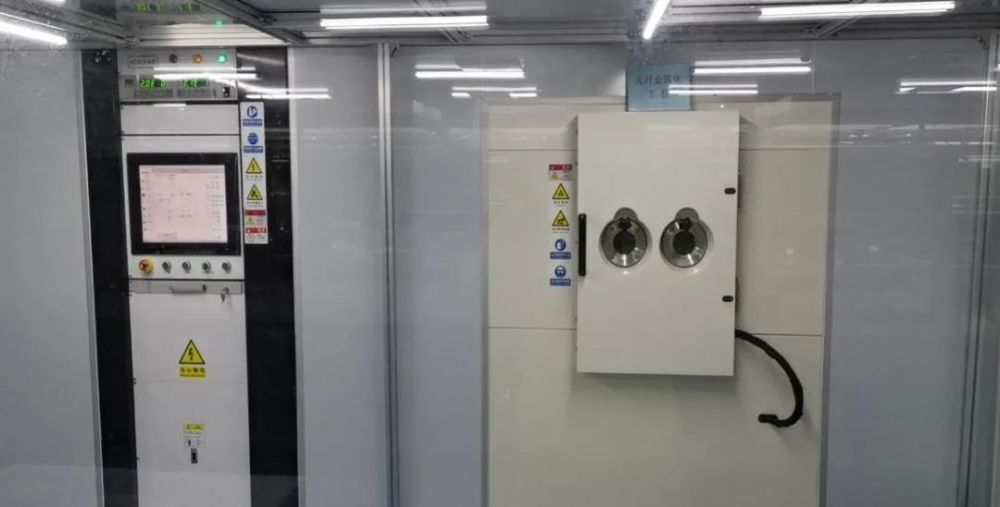

磁控溅射镀膜方式因生产产品过程中始终保持真空，因此无二次污染；镀膜种类多，含盖所有金属，典型镀层有Cr、Ti、Ni、Au。也可以进行混合镀膜，比如Ni和Au混合、Ti和Au和Cr混合等。（下图为设备实物图）

磁控溅射镀膜机

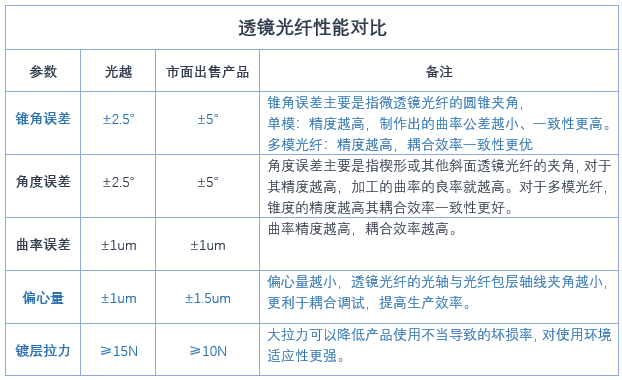

秉持着精益求精的精神理念，研发生产的透镜光纤较于市面上的产品，具备锥角误差更小、偏心量更小、镀层拉力更大的优越性，具体性能参数对比如下：

产品参数对比

来源：光越科技
